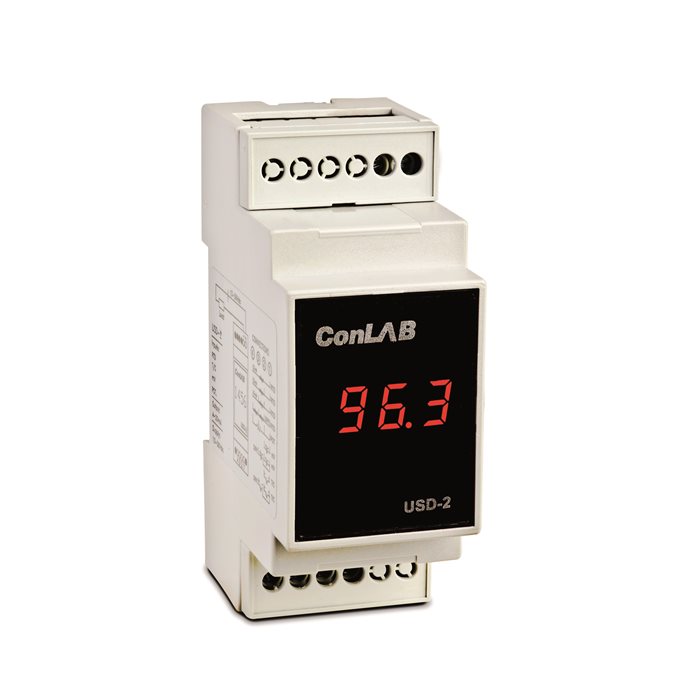

USD-2  2-wire isolated univeral transmitter

USD-2  2-wire isolated univeral transmitter

The USD-2 is a smart, PC programmable, galvanically isolated two-wire transmitter. The unit converts 13 types of thermocouple sensors, 12 types of RTD sensors, potentiometer, resistor and millivolt inputs, into process current loop.

The USD-2 is unique with its integral 3 ½ digits LED display.

 24 bit A/D converter and two microprocessors are the heart of the outstanding performance. The USD-2 samples and updates the output current in a rate of 2 - 3 samples per second depends on the sensor type.

The transmitter is fully configurable in Dry-Configuration ™ mode by which the communication to PC is performed with no external power source.

Internal Pt-100 temperature sensor provides precise cold-junction compensation throughout the entire ambient range. Detection of sensor breakage or disconnection of input leads, forces the output to a pre-defined up/down scale value.

The unit continuously monitors the sensor and automatically returns to normal operation mode when the sensor is recovered.

The USD-2 is housed in a standard DIN rail enclosure.

מתמר USD-2 הנו מתמר דו גידי מבודד גלוונית אשר מתוכנת באמצעות מחשב.

המתמר בנוי להמיר 13 סוגי טרמופקלים, 12 סוגי חישני טמפרטורה מבוססי התנגדות משתנה, פוטנציומטר ונגד לזרם תהליך בגבולות 4-20mA או 20-4mA.

המתמר כולל תצוגת LED המאפשרת קריאת המתמר באתר ההתקנה. תכונה זו מסיעת מאד בתחזוקה.

תיכנות המתמר אינה דורשת חיבור למתח ונעשית באמצעות כבל תקשורת (נקנה בנפרד) ותוכנה חינמית.

מדידת COLD JUNCTION מתבצעת באמצעות חיישן Pt-100 פנימי לצורך השגת דיוק מדידה מירבי.

USD-2  מצוייד בממיר מאנלוגי לסיפרתי בן 24 ביטים ושני מיקרו-מעבדים מקנים למתמר את ביצועיו יוצאי הדופן.

המתמר מזווד במארז פלסטי המותאם לפס DIN סטנדרטי.

להורדת הקובץ לחץ כאן
