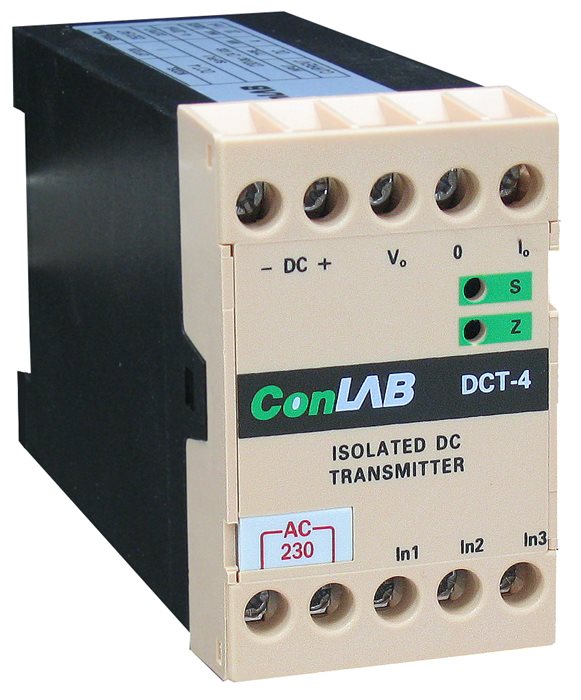

DCT-4 4-wire DC voltage/current transducer

The DCT-4 is a four-wire transducer which converts the measuring voltage or current into a standardized load-independent signal which is linearly proportional to the input signal.

The DCT-4 transducer is designed to measure DC voltages at span of 1.5mV to 300Vdc, and currents spans from 2mA to 100mA.

The DCT-4 unit can be powered either from 230/115Vac or 12 to 30Vdc.

The transducer four zones: Input, Output, Mains supply, and DC supply, are galvanically isolated from each other.

The DCT-4 is provided with two simultaneous outputs: current output and voltage output.The current output can be configured as: 4-20mA, or 0-20mA,

and the voltage output can be configured as:0-5V,0-10V, 1-5V or 2-10V.

The DCT-4 transducer is housed in a standard DIN rail polycarbonate enclosure.

DCT-4 הנו מתמר 4-גידי אשר מודד מתח או זרם DC וממיר את המדידה לזרם או מתח אשר לינארים לערך הנמדד.

המתמר בנוי למדוד מתחי DC  בטווחים שבין 0-1.5mV ועד ל- 0-300V. וזרמי DC בטווחים של 0-2 מיקרואמפר ועד 0-100 מיליאמפר.

המתמר יכול להיות מוזן מ 230/115Vac או 12 עד 30V מתח DC.

למתמר 4 אזורים: כניסת מצח/זרם נמדד, מתח הזנה AC, מתח הזנה DC ויציאות זרם או מתח. כל ארבעת האזורים האלה מבודדים גלוונית זה מזה.

ל- DCT-4 יציאת זרם תהליך שניתן להגדרה של 4-20mA או 0-20mA.

יציאת המתח שלו ניתנת להגדרה של 0-5V, 0-10V, 1-5V, 2-10V.

המתמר מזווד בקופסה פלסטית מפוליקרבונט והמיועדת להתקנה על פס DIN סטנדרטי.
